Part Number | Nominal Frequency MHz | Pass Band kHz/dB | Stop Band kHz/dB | Ripple dB | Insertion Loss dB | Guranted Attenuation kHz/dB | Terminal Impedance Ohm/pF | Pole | Type | |
21M07C | 21.4 | ±3.75/3 | ±8.75/45 | ±12.5/65 | 2.0 | 3.0 | (12.5~300)/65 | 850//5 | 6 | S-1 |
21M07D | 21.4 | ±3.75/3 | ±9.00/65 | ±12.5/80 | 2.0 | 4.0 | (12.5~300)/90 | 850//5 | 8 | S-2 |
21M07E | 21.4 | ±3.75/3 | ±8.75/75 | ±10.5/90 | 2.0 | 4.5 | (12.5~300)/90 | 850//5 | 10 | S-2 |
21M12C | 21.4 | ±6.00/3 | ±14/45 | ±20/60 | 2.0 | 3.0 | (20~300)/95 | 1200//2.5 | 6 | S-1 |
21M12D | 21.4 | ±6.00/3 | ±14/65 | ±20/90 | 2.0 | 4.0 | (20~300)/90 | 1200//2.5 | 8 | S-2 |
21M15C | 21.4 | ±7.50/3 | ±17.5/45 | ±25/65 | 2.0 | 2.5 | (25~300)/65 | 1500//2.0 | 6 | S-1 |
21M15D | 21.4 | ±7.50/3 | ±17.5/65 | ±25/90 | 2.0 | 3.0 | (25~300)/90 | 1500//2.0 | 8 | S-2 |
21M15E | 21.4 | ±7.50/3 | ±17.5/75 | ±20/90 | 2.0 | 4.0 | (18~300)/90 | 1500//2.0 | 10 | S-2 |
21M30C | 21.4 | ±15.0/3 | ±35.0/45 | ±50/60 | 2.0 | 2.5 | (50~300)/65 | 2200/0.5 | 6 | S-1 |
21M20D | 21.4 | ±10.0/3 | ±22.0/45 | ±30/90 | 2.0 | 4.0 | (30~300)/90 | 1800//0.5 | 8 | S-2 |
10M07C | 10.7 | ±3.75/3 | ±8.75/45 | ±12.5/65 | 2.0 | 3.5 | (12.5~300)/65 | 1800//3.5 | 6 | L-1 |
10M07D | 10.7 | ±3.75/3 | ±8.75/65 | ±12.5/65 | 2.0 | 4.0 | (12.5~300)/90 | 1800//3.5 | 8 | L-2 |
10M15C | 10.7 | ±7.50/3 | ±17.5/45 | ±25/65 | 2.0 | 3.0 | (25~300)/65 | 3000//1.5 | 6 | L-1 |
10M15D | 10.7 | ±7.50/3 | ±17.5/70 | ±25/90 | 2.0 | 4.0 | (25~300)/90 | 3000//1.5 | 8 | L-2 |
10M15E | 10.7 | ±7.50/3 | ±15.0/75 | ±20/90 | 2.0 | 4.5 | (20~300)/90 | 3000//1.5 | 10 | L-3 |
10M30C | 10.7 | ±15.0/3 | ±45.0/65 | 2.0 | 3.0 | (45~300)/60 | 5500//1.0 | 6 | L-1 | |

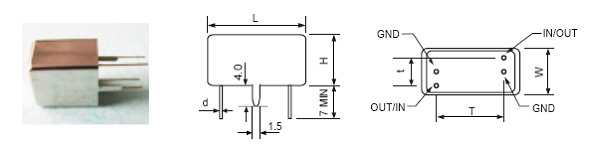

DIMENSIONS CODE (Unit: mm) | ||||||||||
|
TYPE | L | W | H | T | L | D |
S-1 | 11.0 | 8.5 | 11.5 | 7.4 | 4.0 | 0.30 |
S-2 | 13.4 | 8.5 | 11.5 | 9.8 | 4.0 | 0.30 |
L-1 | 15.0 | 12.0 | 15.0 | 9.0 | 5.0 | 0.43 |
L-2 | 18.5 | 12.0 | 15.0 | 13.4 | 5.0 | 0.43 |

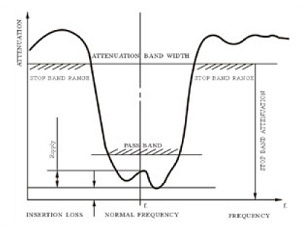

PASS-BAND FILTER SPEC-DRAWING | ||||||
| ||||||

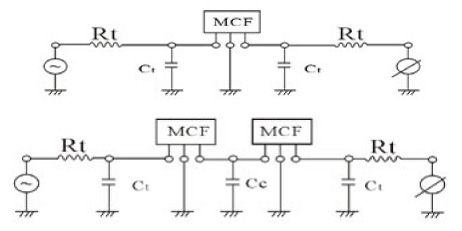

TEST CIRCUIT | ||||||
|
